工作当中，经常会接触到不同品牌的触摸屏，之前分享的案例都是基于“昆仑通态 ”品牌的触摸屏制作的画面。实际工作中，会接触到各种不同品牌的触摸屏，如西门子、威纶通、海为、步科、AB、繁易等等，本次以经常使用的威纶通触摸屏为例子进行分享。
特别说明：cMT系列触摸屏的定位比MT系列要高，有些功能也是此系列独有的，MT系列并不适用其功能。
品牌型号：威纶通--cMT2129X(1024*768)
组态软件版本号：EasyBuilder Pro V6.09.02.338s Build 2024.07.17

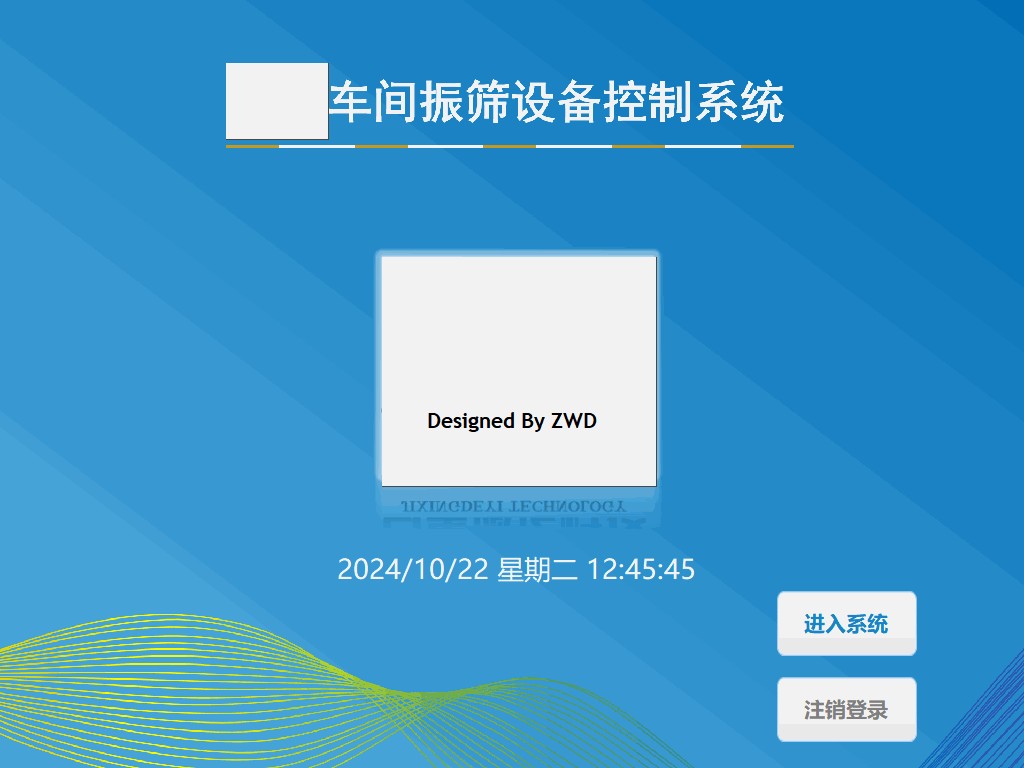

画面整体动态展示如下图所示：
整体展示
本案例的画面并不复杂，但有一些经常使用到的重点功能跟大家分享一下，也希望大家可以评论留言分享自己的想法。
1、用户登录与注销功能：
用户登录与注销的功能作为安全操作的基础功能，在触摸屏画面设计中属于必用功能（需要直接快速操作的场景外），可以避免无关人员的误操作，保证设备的安全平稳运行。

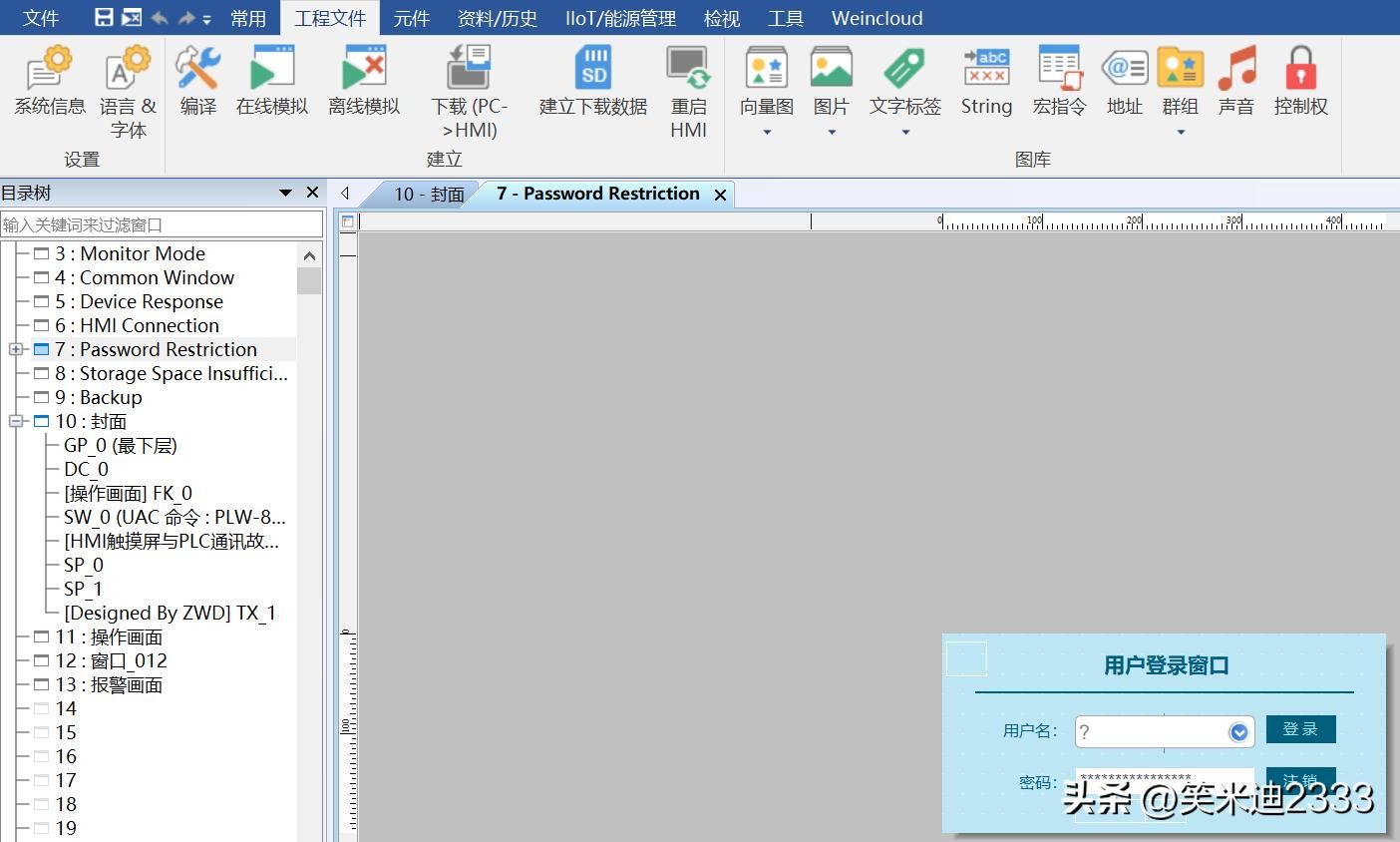

1）用户登录与注销弹窗的修改：操作路径：目录树——7：Password Restriction 窗口。
该窗口就是系统自带的用户登录与注销的弹窗，原版是英文，这里我改成中文，更加直观易懂。
弹窗的背景样式也可以根据自己的使用需求进行修改。
图例1：用户登录窗口

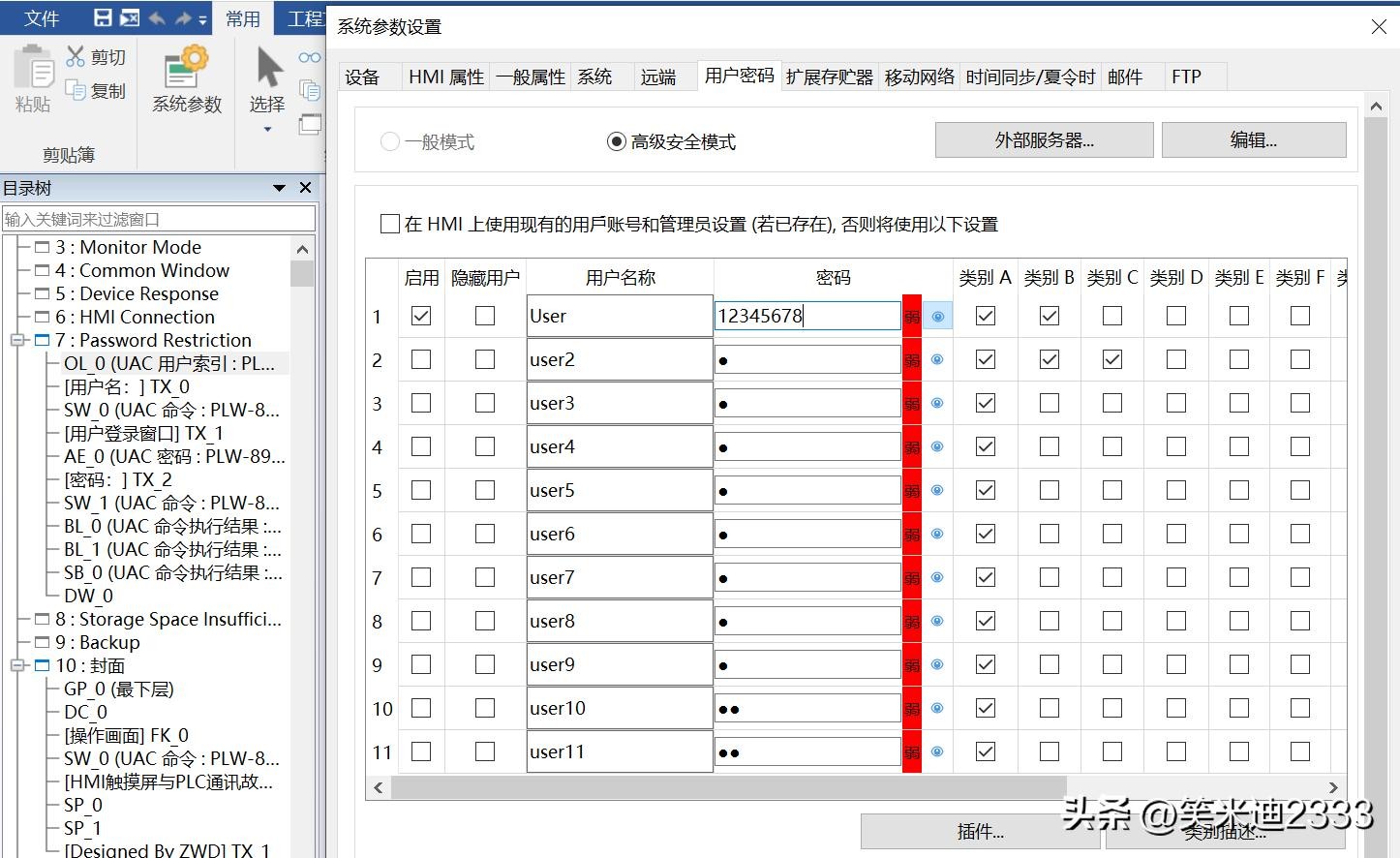

2）用户名和密码设置：操作路径：软件菜单栏——常用——系统参数——用户密码——启用“高级安全模式”——勾选1，修改用户名为User，密码设置如12345678——勾选“类别A”——点击确定保存即可。
用户名和密码设置

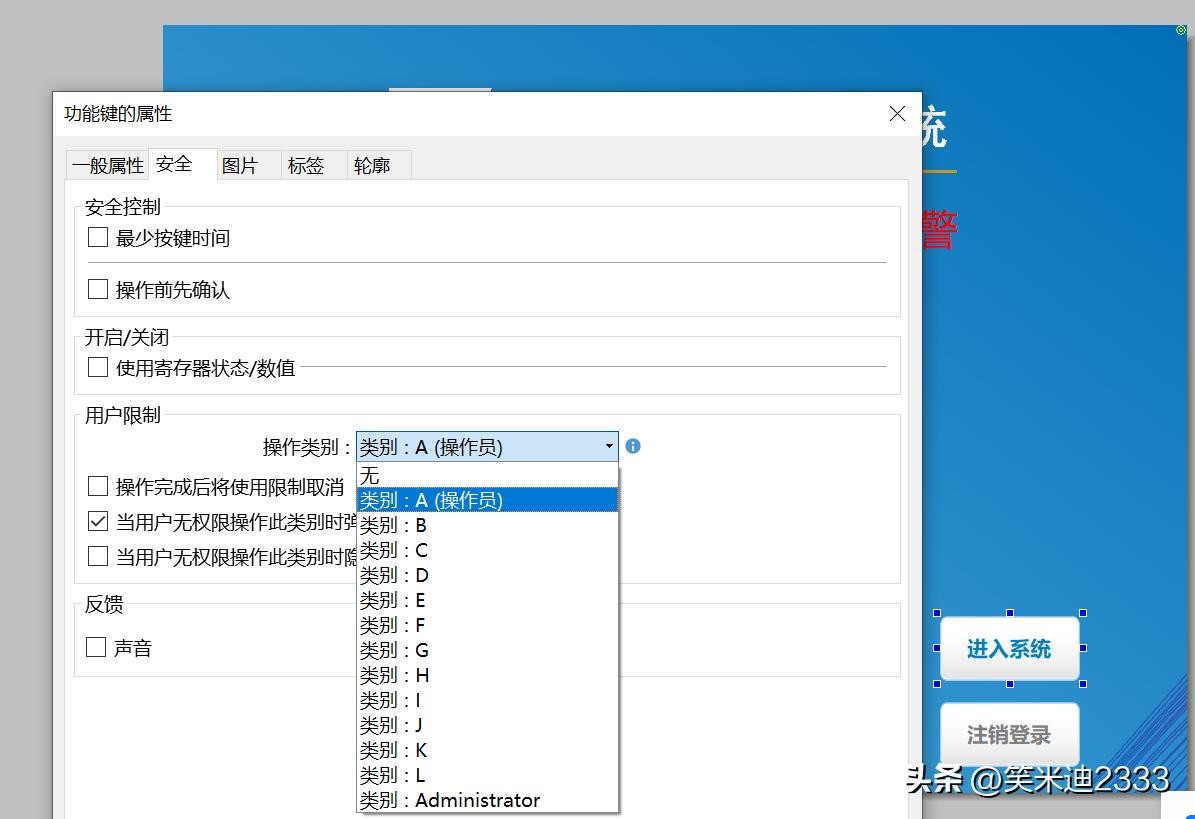

3）用户权限设置：操作路径：“封面”窗口——点击“进入系统”按钮——选择“安全”选项卡——在“用户权限”—“操作类别”的下拉菜单中选择“类别A”即刚才用户名关联的权限——勾选“当用户无权限操作此类别时弹出提示窗口”——点击确定即可。
按钮用户权限设置
4）完成上述操作后，你就可以愉快的使用威纶通触摸屏自带的用户权限弹窗了。
2、HMI与PLC通讯断开报警的设置：
在使用过程中，我们需要知道HMI和PLC之间的通讯连接是否正常，通讯断开时需要相对于的提示和报警，以便于操作人员及时进行故障判断和处理。
威纶通触摸屏自带的通讯断开提示弹窗，是英文的，而且操作人员失误点击关闭弹窗后，提示不会再次出现。这就有可能导致操作人员还没有清楚是什么原因导致的触摸屏无法操作、显示异常，就再也没有对应的断网提示窗出现，而且画面又无其他提醒。
所以，本案例在此基础上，调用其内部地址位制作了“HMI触摸屏与PLC通讯故障报警”的文字提醒，只要通讯故障就一直显示提醒。

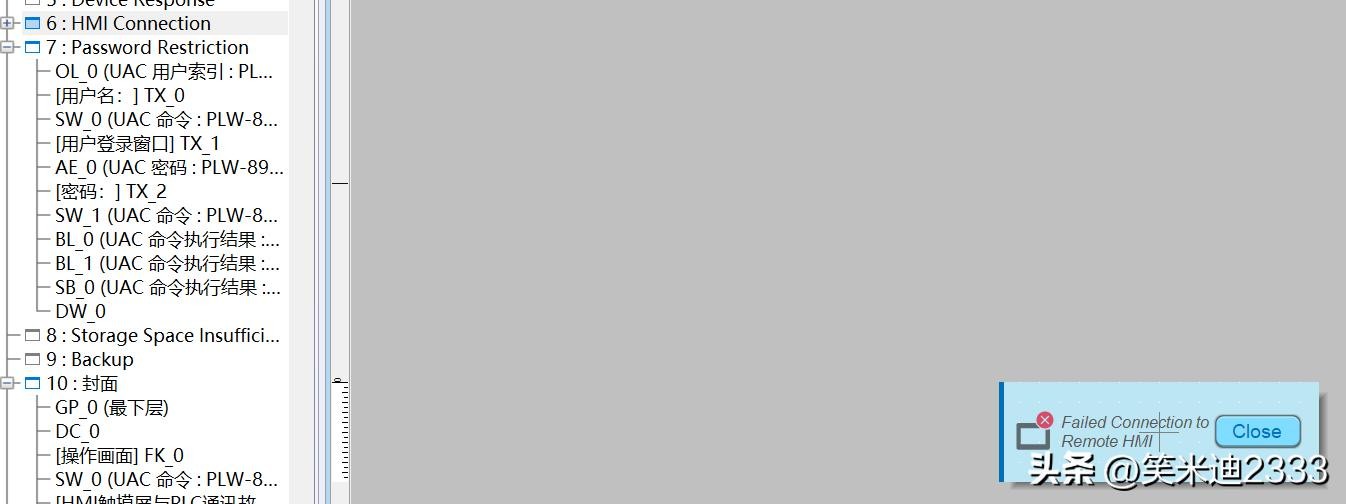

图例1：6号窗口：HMI断网提示窗口

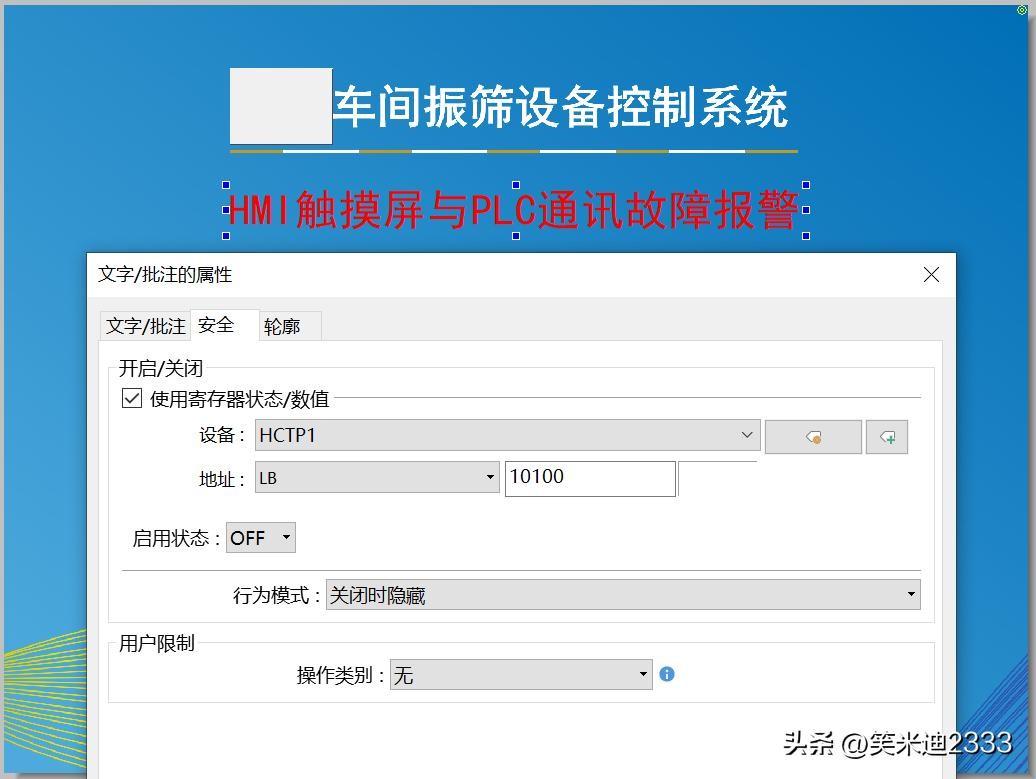

图例2：HMI与PLC通讯报警应用

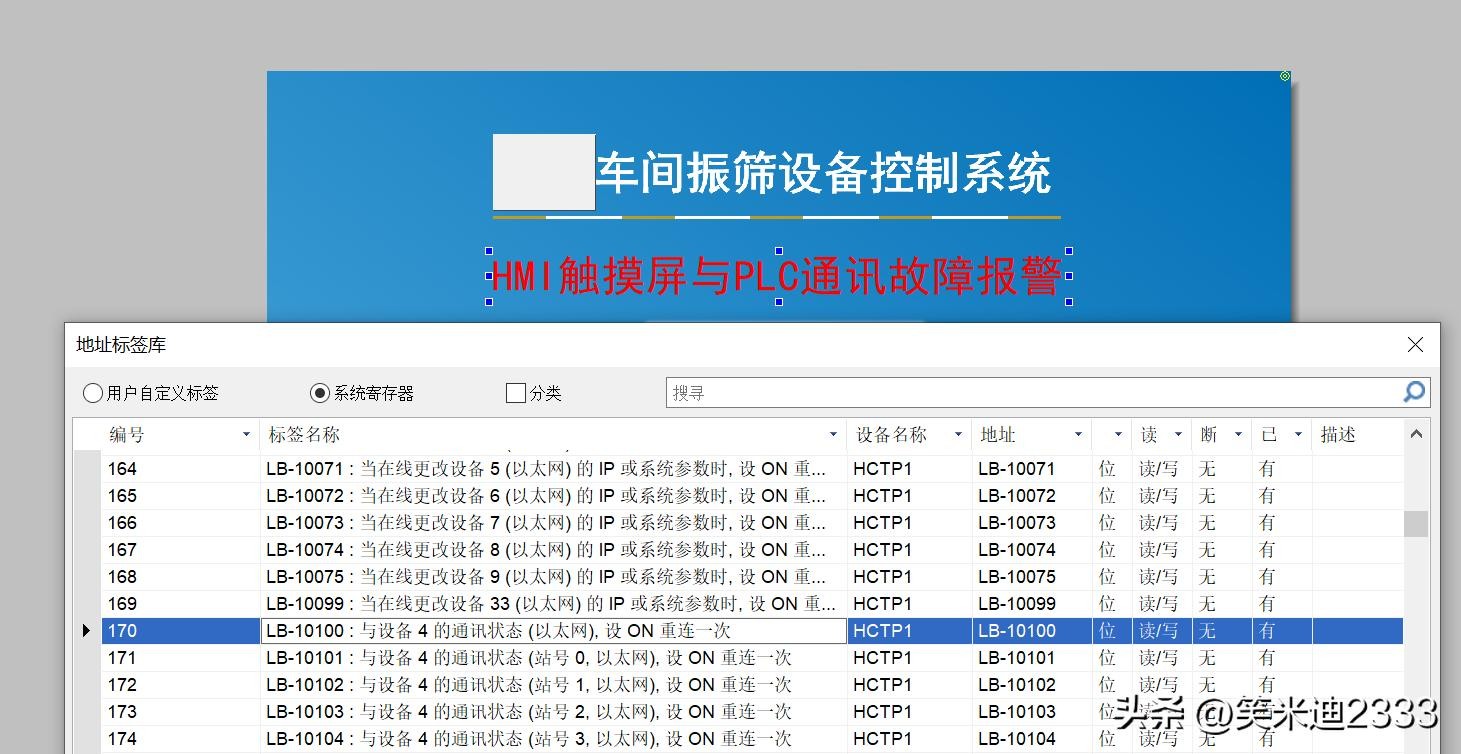

图例3：LB10100地址含义
3、报警的相关设置：

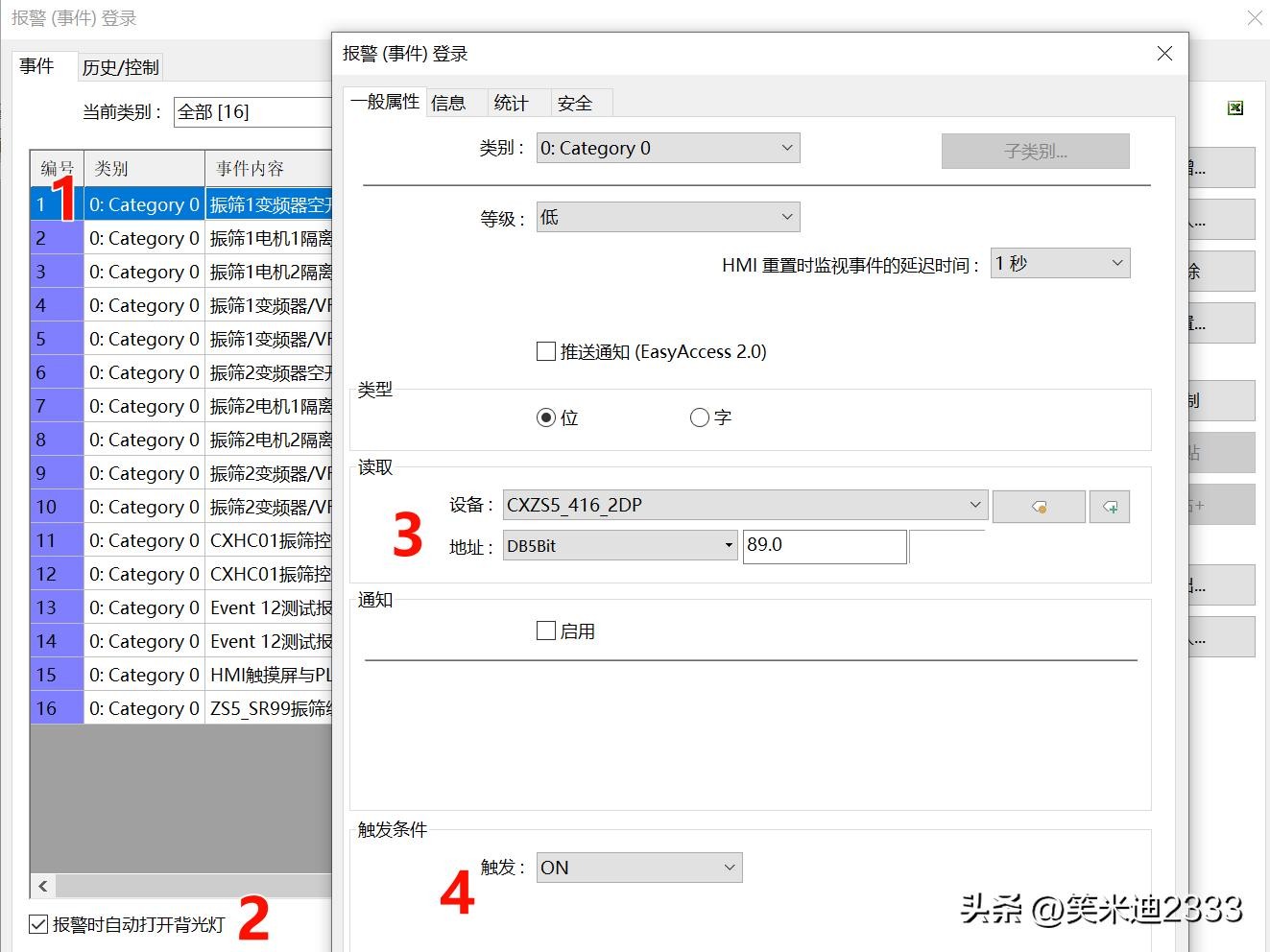

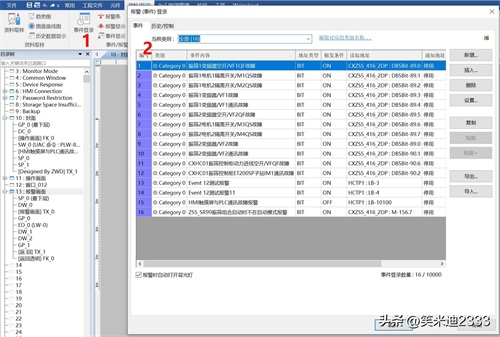

1）报警信息的录入：如下图所示，操作路径：软件菜单栏——历史/资料——事件登录——点击新增——新增需要报警的变量及报警文本即可。
报警信息的录入
报警变量的设置参考上图，红字2默认勾选，如没有勾选建议勾选使用，红字3区域设置PLC的变量地址

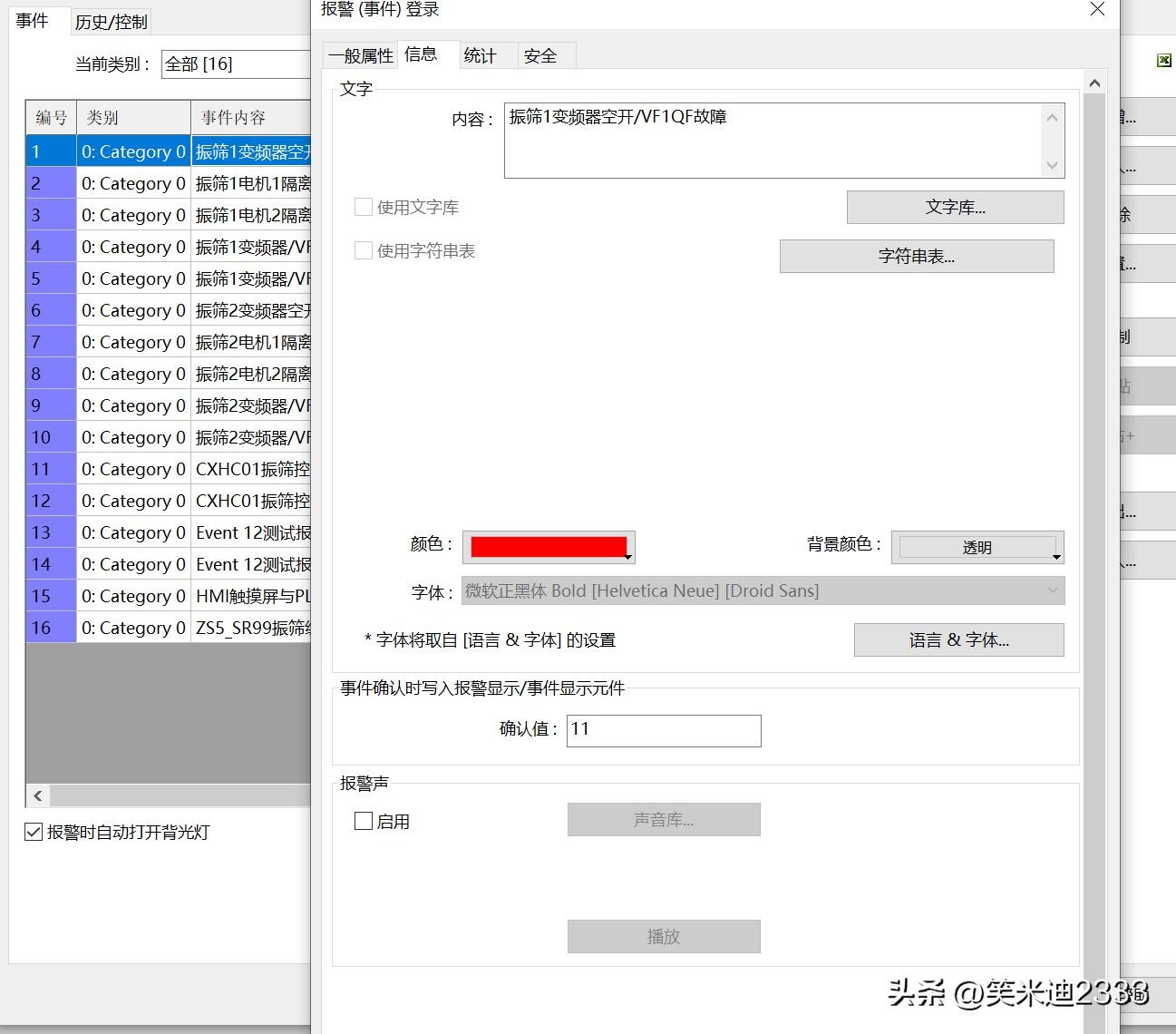

报警文本编辑，建议报警文本为红色，同时可对字体进行加粗设置，更加醒目直观。

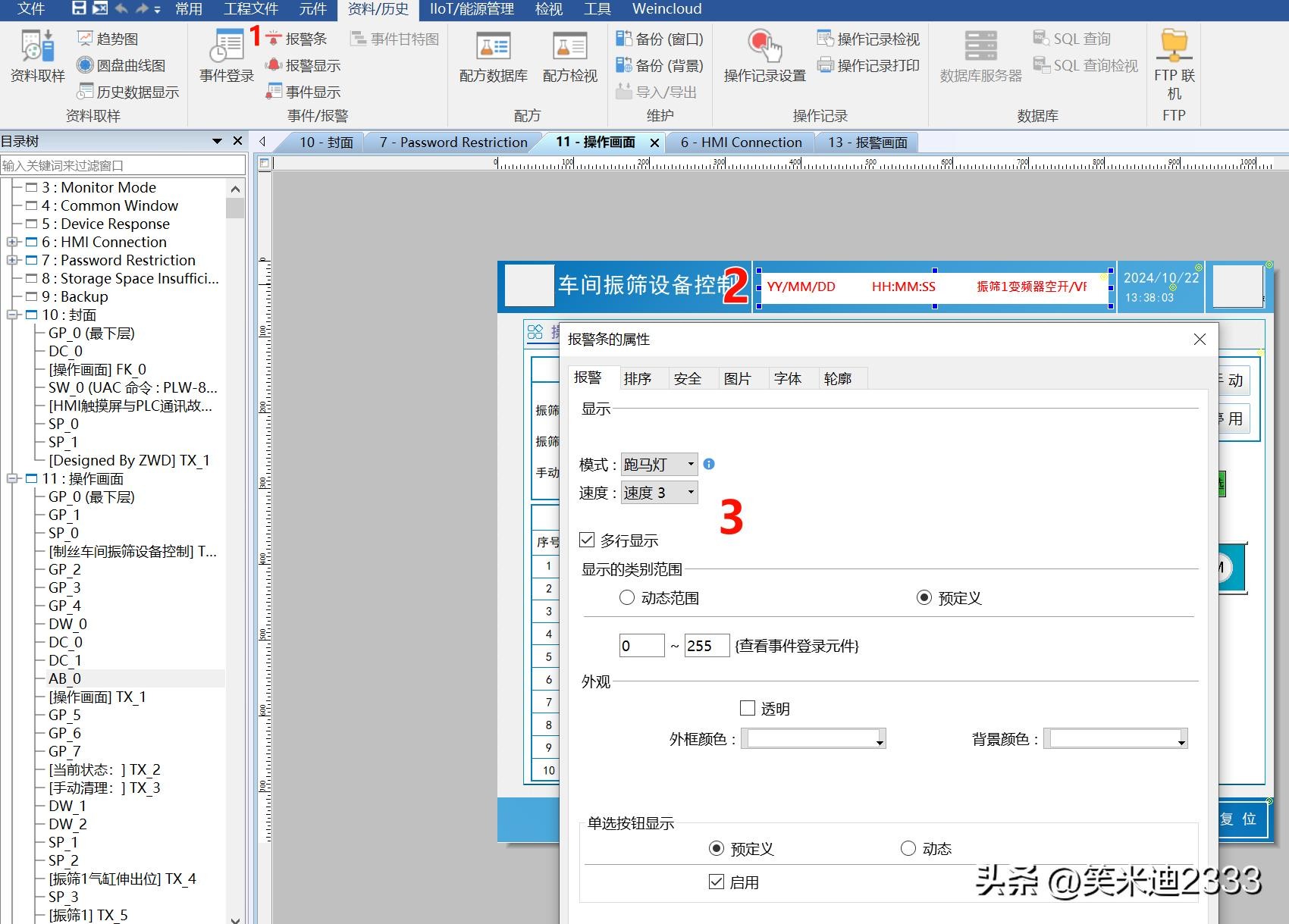

2）报警跑马灯的设置：操作路径：软件菜单栏——历史/资料——报警条——将其拖放到使用位置即可。内部设置参考下图。
报警条设置

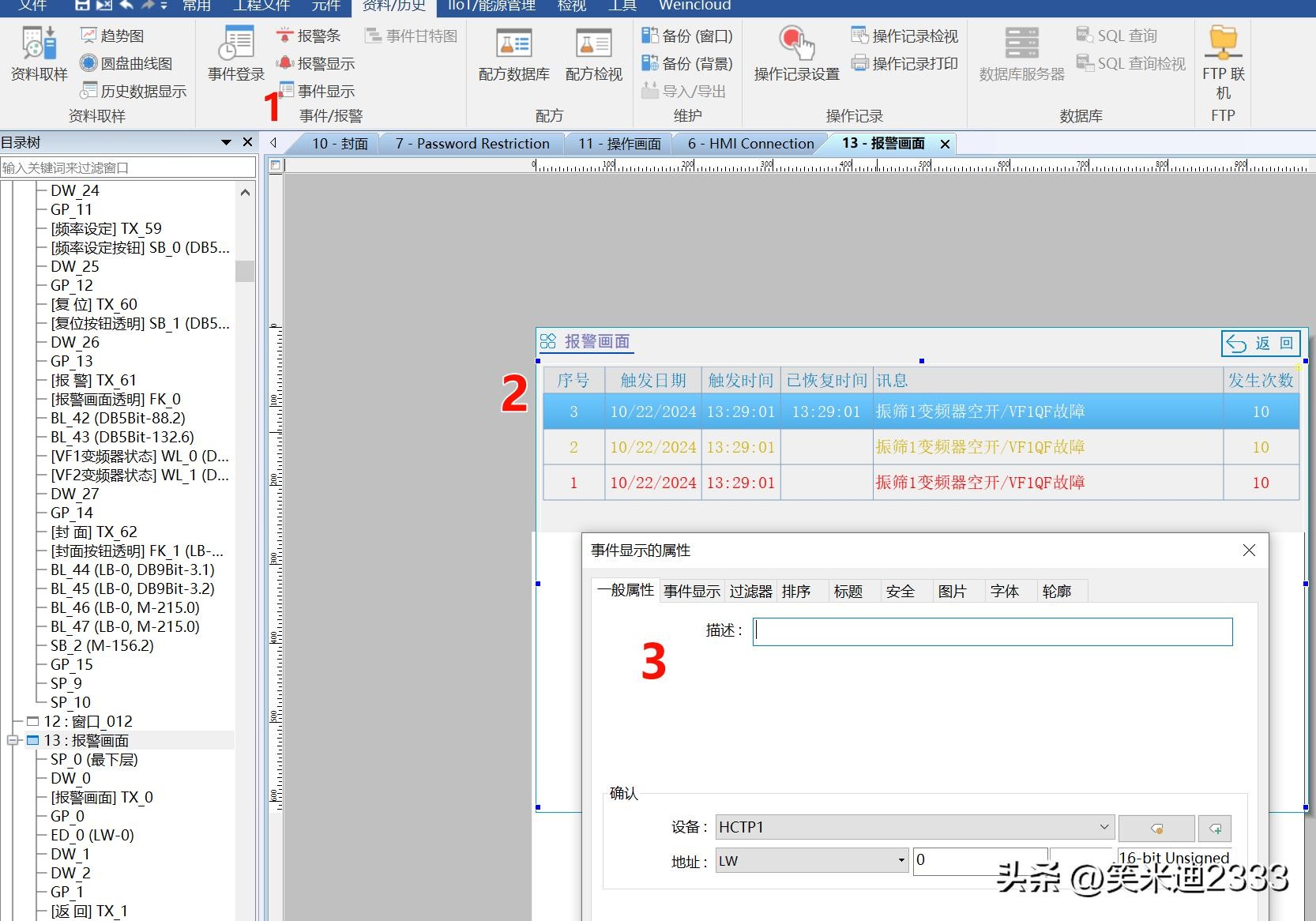

3）报警窗口的设置：操作路径：软件菜单栏——历史/资料——事件显示——将其拖放到使用位置即可。内部设置参考下图。
本次使用的是“事件显示”窗口，相比于传统的“报警显示”窗口，多了起止时间的选择设置，更易于使用。

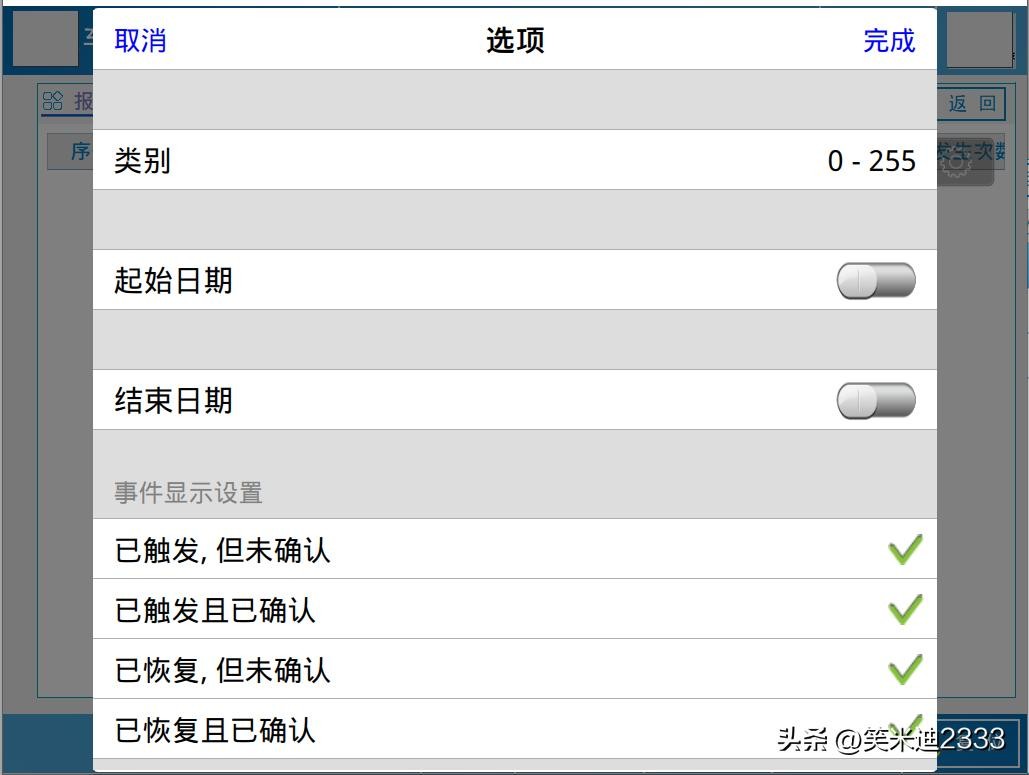

事件显示窗口，拖出来使用即可，无需内部设置
可以进行时间等的设置
总结，对一些经常使用的重点内容进行一下梳理和分享，希望可以对大家有所启发和帮助。
